項目背景

隨著汽車行業高速發展和市場規模不斷提升，發動機制造行業凸顯出規?；?、自動化、智能化趨勢，機器視覺已廣泛應用于發動機生產的各個工段。大族視覺打造專業定制化方案，對發動機氣缸體表面的外觀檢測（如砂眼，缺料，劃痕），測量氣缸體表面的注水孔尺寸。

 檢測項目

QTY線氣缸體視覺檢測項目

 檢測需求

1.檢測拋光面缺陷（砂眼，缺料），檢測要求面積大于0.5*0.5*0.5mm。

2.檢測密封帶劃傷，檢測要求深度大于0.5mm，長度大于2mm。

3.檢測錯漏加工，按照?qǐng)D紙要求檢測。

4.圖像呈現清晰，圖片自動保存，照片需按照型號，日期分類保存。

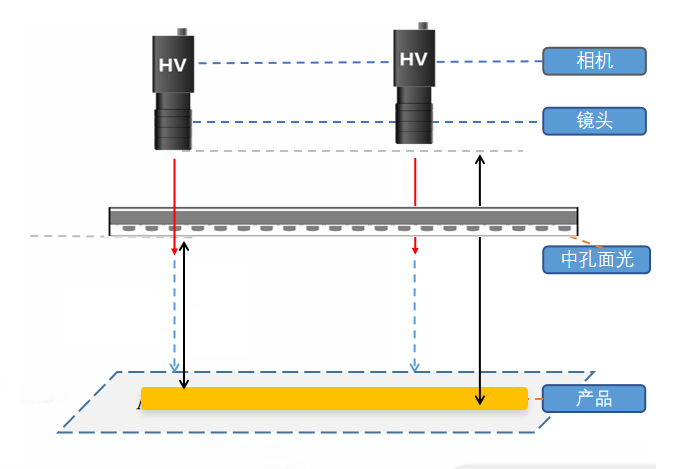

 檢測方案

 缺陷檢測效果

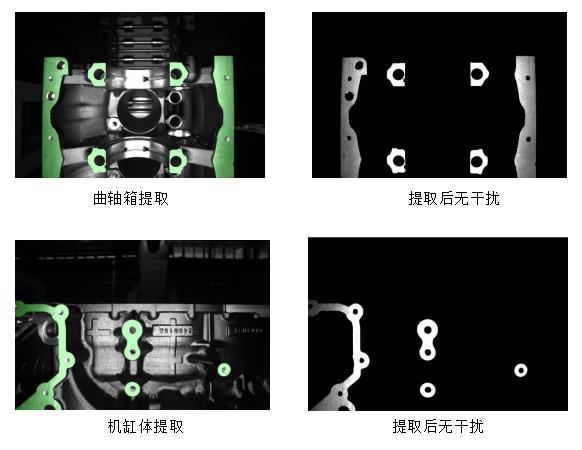

1. 由于產品只檢測拋光面，所以，缸體周圍的非拋光面就對檢測面產生很大的干擾。因此需要將檢測部分進行提取。

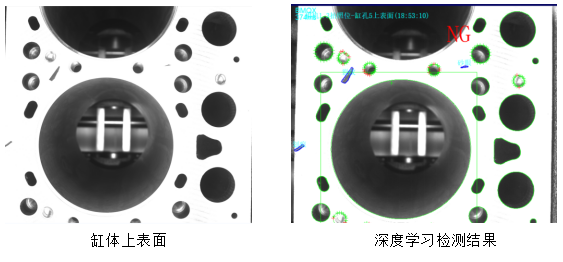

2. 提取檢測面后，根據各個拍照面不同特征進行模版匹配，然后采用傳統視覺算法進行孔的位置、大小檢測，以及深度學習進行其余缺陷檢測。
